Úvod »» ATMOS Kombi C18S
Jmenovitý výkon: 20 kW
Orientační plocha: do 200 m2 (pro nezateplený objekt)
Třída energetické náročnost: C
Emisní třída kotle: 5, EKODESING
Norma: EN 303-5
Základní palivo: Hnědé uhlí Ořech 1 o výhřevnosti 17-20 MJ/kg
Náhradní palivo(zátop): Suché dřevo o vlhkosti 12-20% (výhřavnosti 15-18MJ/Kg)
Jsou konstruovány pro spalování hnědého uhlí a dřeva jako náhradního paliva (zátop), na principu generátorového zplynování s použitím odtahového ventilátoru, který odsává spaliny z kotle.

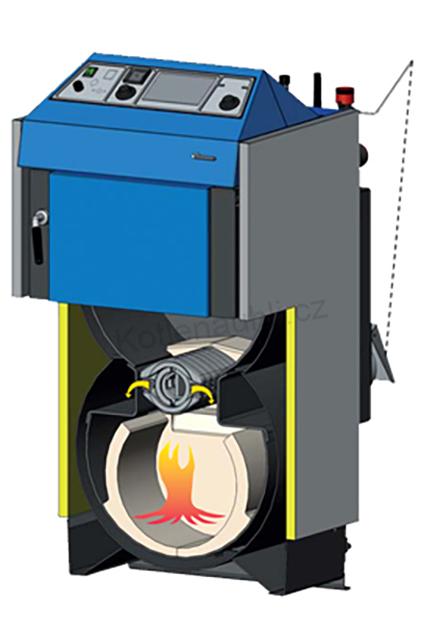

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o síle 3 až 6 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný otočný rošt, který umožňuje dokonalé zplynování paliva a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.
Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ATMOS ACD 03) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které sníží spotřebu paliva a zvýší komfort vytápění.

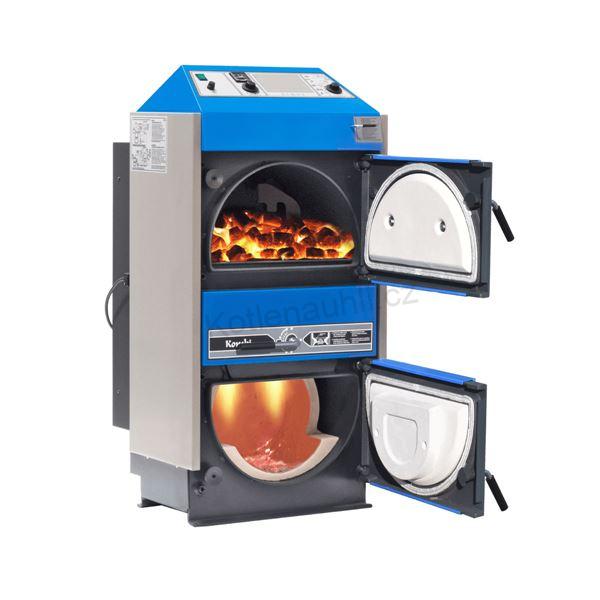

ATMOS Kombi AC25S |

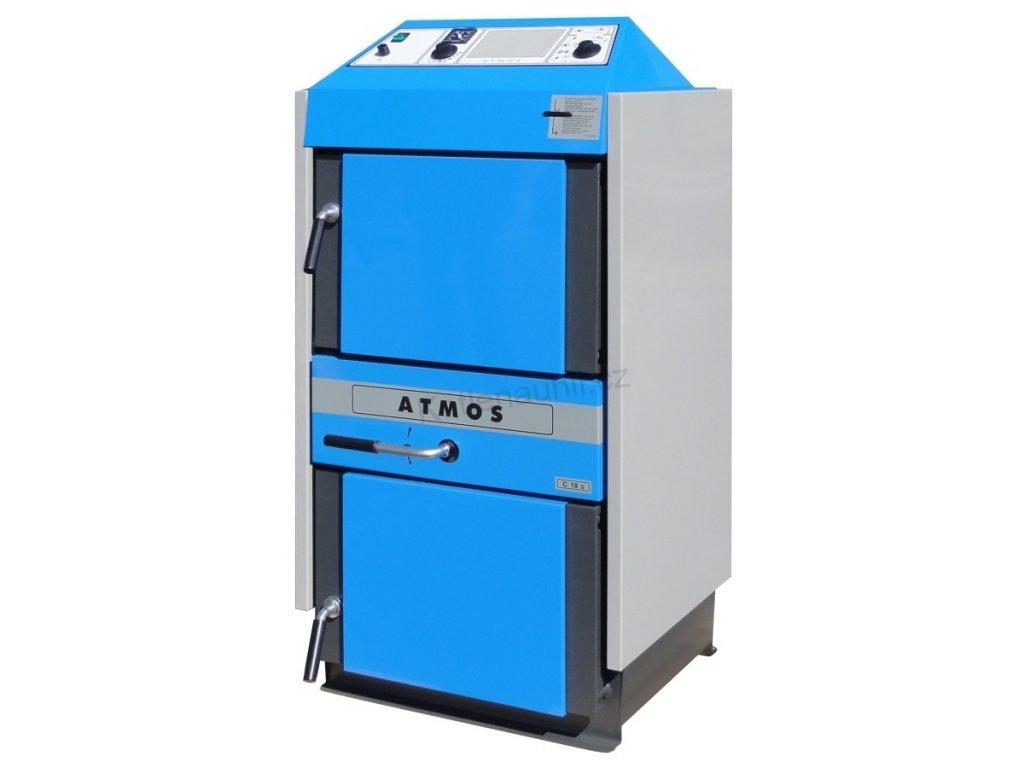

ATMOS Kombi kotel na hnědé uhlí C18S |
Velikost přikládacího otvoru |
Pohled do horní přikládací komory |

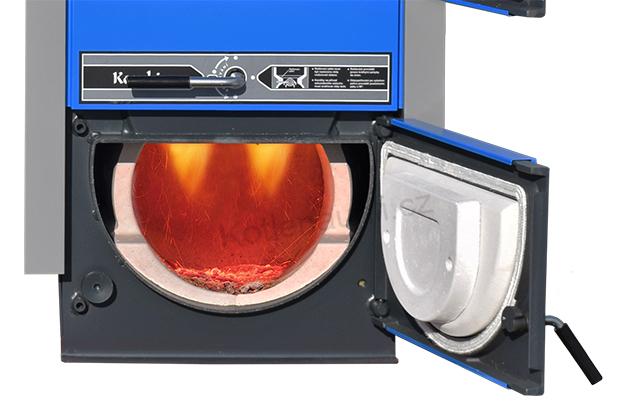

Plamen ve spodní spalovací komoře |
Pohled do spodní spalovací komory |
Odtahový ventilátor a kouřové hrdlo |
Vrchní čistící víčko kotle |
Schéma zapojení kotle s Laddomatem 22 bez akumulačních nádrží |
Schéma zapojení kotle s regulací ACD 03 a akumulačními nádržemi |
Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124. Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.
Vzduchová regulační klapka |
Regulátor tahu FR124 |
Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat
Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.
Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

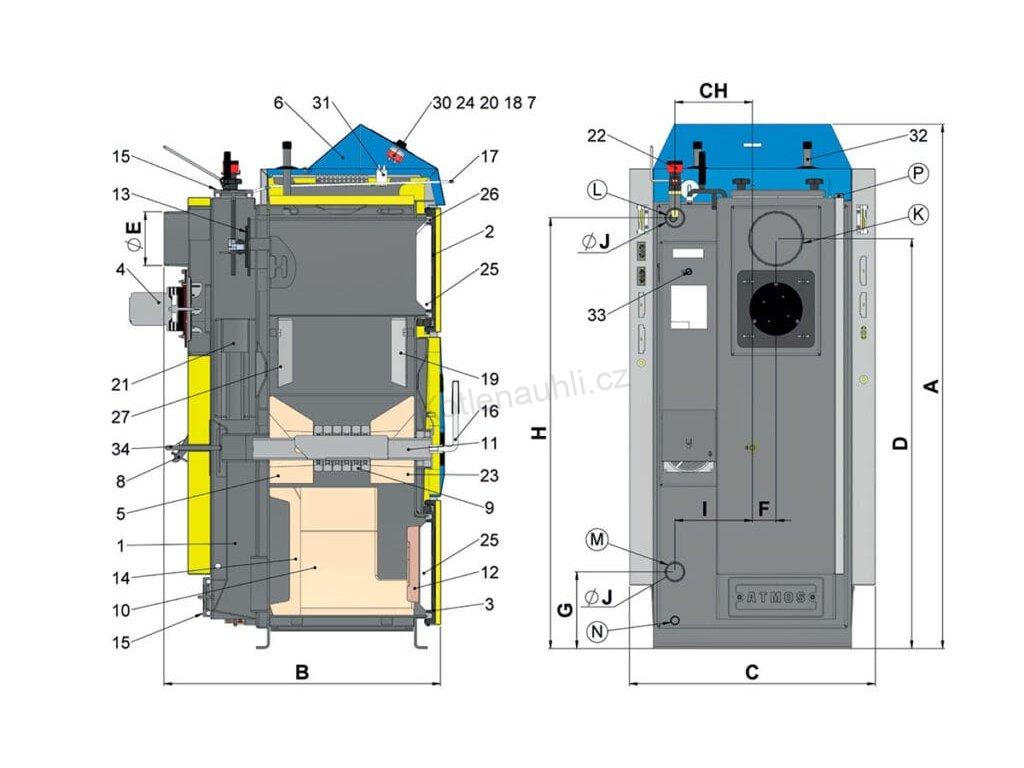

Legenda k nákresu kotlů | |||
1. | Těleso kotle | 21. | Trubkový výměník – trubkovnice (C25ST, C32ST, C50S) |
2. | Dvířka plnící (vrchní) | 22. | Regulátor výkonu – HONEYWELL FR124 |
3. | Dvířka popelníková (spodní) | 23. | Žáruvzdorná tvarovka – kostka přední |
4. | Ventilátor – odtahový (S) | 24. | Regulační (kotlový) termostat ventilátoru |
5. | Žáruvzdorná tvarovka – kostka zadní | 25. | Výplň dvířek – Sibral |
6. | Ovládací panel | 26. | Těsnění dvířek – šňůra 18 x 18 |
7. | Bezpečnostní termostat | 27. | Clona topeniště – zadní CxxST |
8. | Regulační klapka | 28. | Brzdič – podél kulového prostoru (C50S) |
9. | Rošt (segment) | 30. | Spalinový termostat |
10. | Žáruvzdorná tvarovka – kulový prostor | 31. | Kondenzátor pro odtahový ventilátor – 1μF |
11. | Roštová trubka | 32. | Chladící smyčka proti přetopení |
12. | Žáruvzdorná tvarovka – půlměsíc (clona dvířek) | 33. | Regulace primárního vzduchu |
13. | Zatápěcí záklopka | 34. | Regulace sekundárního vzduchu |
14. | Žáruvzdorná tvarovka – zadní čelo kulového prostoru | ||
15. | Víko čistící | ||
16. | Roštovací páka | K | – hrdlo kouřovodu |
17. | Táhlo roztápěcí záklopky | L | – výstup vody z kotle |
18. | Teploměr | M | – vstup vody do kotle |
19. | Clona rámečku, clona topeniště – přední | N | – nátrubek pro napouštěcí kohout |
20. | Vypínač | P | – nátrubek pro čidlo ventilu ovládajícího chladící smyčku |
Rozměry kotlů |
||||||
C15S | C18S | C25ST | C32ST | C40S | C50S | |
A | 1185 | 1185 | 1435 | 1435 | 1435 | 1435 |
B | 658 | 758 | 758 | 858 | 958 | 1117 |
C | 595 | 675* | 675* | 675* | 675* | 675* |
D | 874 | 874 | 1121 | 1121 | 1121 | 1115 |
E | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
F | 65 | 65 | 65 | 65 | 65 | 78 |
G | 210 | 210 | 210 | 210 | 210 | 210 |
H | 933 | 933 | 1177 | 1177 | 1177 | 1177 |
CH | 212 | 212 | 212 | 212 | 212 | 212 |
I | 212 | 212 | 212 | 212 | 212 | 212 |
J | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 2″ | 2″ |
*šířka kotle po demontáži bočních kapot je 555 mm
Technické údaje | Typ kotle |
||||||
C15S | C18S | C25ST | C32ST | C40S | C50S | ||
Jmenovitý výkon | kW | 16 | 20 | 25 | 32 | 40 | 48 |
Výhřevná plocha | m2 | 1,6 | 1,8 | 2,6 | 3,1 | 3,2 | 3,5 |
Objem palivové šachty | dm3 (l) | 45 | 60 | 90 | 110 | 135 | 135 |
Rozměr plnícího otvoru | mm | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 |
Předepsaný tah komína | Pa/mbar | 16/0,16 | 20/0,20 | 23/0,23 | 25/0,25 | 28/0,28 | 28/0,28 |
Max. pracovní přetlak vody | kPa/bar | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 |
Hmotnost kotle | kg | 273 | 295 | 379 | 415 | 434 | 492 |
Průměr odtahového hrdla | mm | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
Krytí el. části | IP | 20 | 20 | 20 | 20 | 20 | 20 |
Elektrický příkon | W | 50 | 50 | 50 | 50 | 50 | 50 |
Účinnost v celém rozsahu výkonu | % | 90,4 | 88,9 | 88,9 | 88,6 | 85,4 | 90,0 |
Třída kotle | 5 | 5 | 5 | 5 | 4 | 5 | |
Třída energetické účinnosti | B | C | C | C | C | B | |
Teplota spalin při jmenovitém výkonu | °C | 141 | 169 | 164 | 181 | 225 | 230 |
Hmotnostní průtok spalin při jmenovitém výkonu | kg/s | 0,010 | 0,012 | 0,016 | 0,018 | 0,022 | 0,025 |
Předepsané palivo (preferované) | Hnědé uhlí ořech 1 o výhřevnosti 17 – 20 MJ/kg-1 |
||||||
Náhradní palivo (zátop) | Suché dřevo o výhřevnosti 15 – 18 MJ/kg-1, průměr 80 – 120 mm a o vlhkosti 12 – 20 % |
||||||
Maximální délka dřeva | mm | 250 | 330 | 330 | 430 | 530 | 530 |
Doba hoření při jmenovitém výkonu pro uhlí | hod. | 4 | 4 | 4 | 5 | 5 | 4 |
Doba hoření při jmenovitém výkonu pro dřevo | hod. | 2 | 2 | 2 | 3 | 3 | 2 |
Objem vody v kotli | l | 37 | 45 | 68 | 74 | 77 | 105 |
Hydraulická ztráta kotle | mbar | 0,17 | 0,18 | 0,20 | 0,22 | 0,22 | 0,22 |
Připojovací napětí | V/Hz | 230/50 | |||||
Ekodesign | |||||||
Předepsaná minimální teplota vratné vody v provozu je min. 65 °C. | |||||||
Předepsaná provozní teplota kotle je 80 – 90 °C. |
